導電性

導電性

代表製品:AS-4100、AS-4200

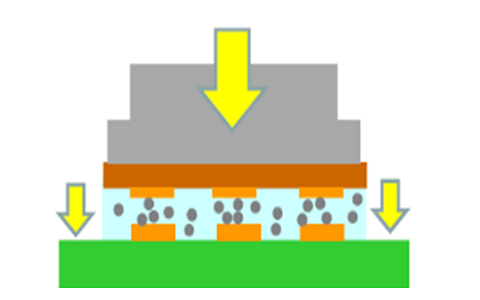

作業性に優れ、接続安定性が高いFPC等の基板電極接合用の異方性導電ペーストです。プレゲル化により加熱硬化時の流動を抑えることで導電性粒子を保持し、ボイドを抑制します。

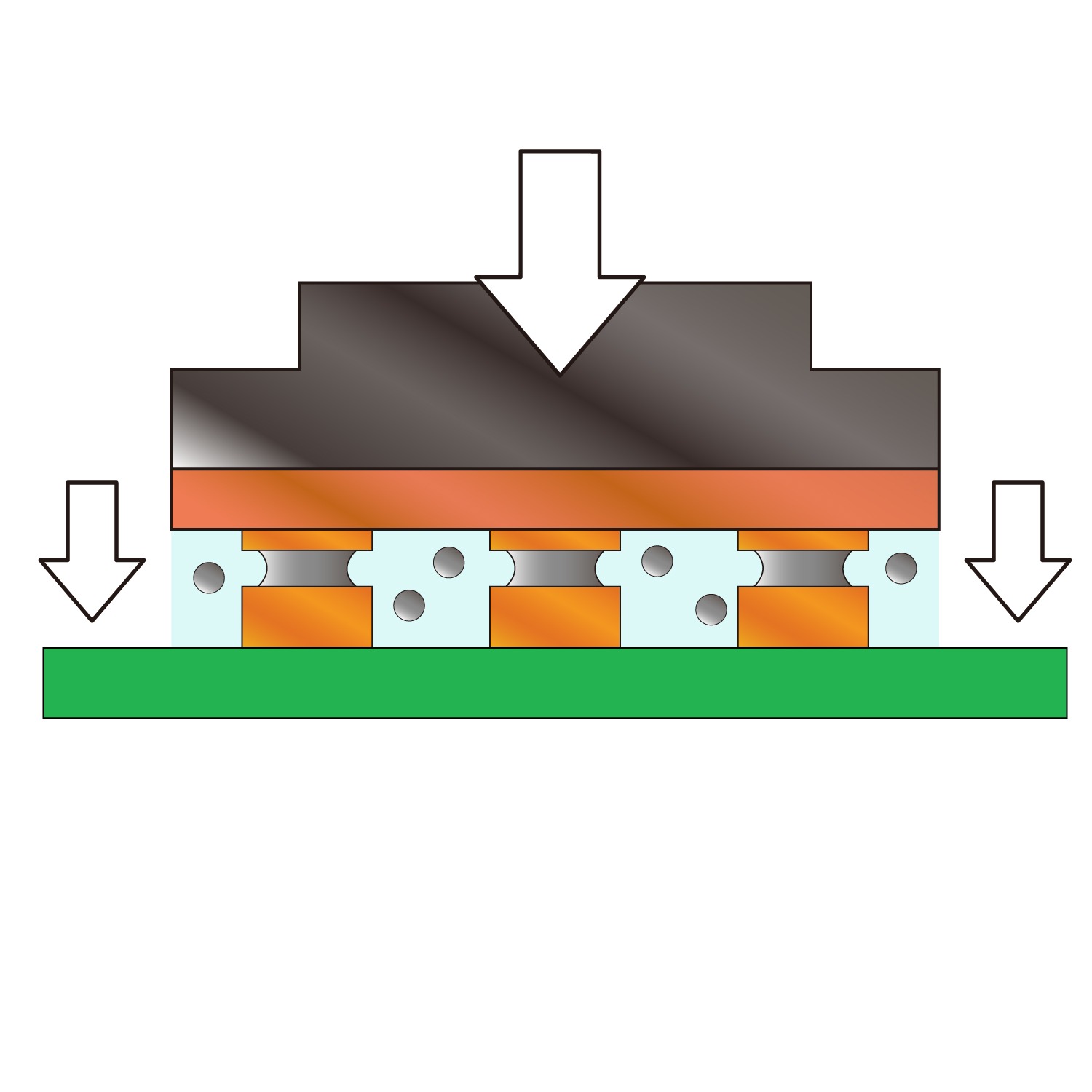

AS-4100:ハンダ溶融による金属接合のため、ACFに比  べて接続抵抗が低く、圧着力の経時的変化が少ない。コネクタ方式に比べて微細ピッチ対応、低背化が可能。

AS-4200:導電性粒子の形状を工夫することで、高い接続信頼性が得られる。

 製品名

 AS-4100<※1>

 AS-4200

 粒子タイプ

 ハンダ粒子

 Niコート樹脂

 粘度

 71,000mPa・s

 54,000mPa・s

 プレゲル条件

 130℃×10秒

 130℃×10秒

 硬化条件

 180℃×15秒

 180℃×15秒

 ガラス転移点

 126℃

 126℃

 線膨張係数

 82 / 192 ppm

 72 ppm

 弾性率

 2.6 GPa

 2.5 GPa

 引張せん断強度

 -

 24 MPa

 用途例

 カメラモジュール:FPC接続

 モジュール:PCB/FPC

※1 この製品はPanasonic Factory Solutionsのライセンスに基づいています
